三、案例分析題(共5題，1-3題每題20分，4-5題每題30分。請根據背景資料，按要求作答。)

　　(一)

　　背景資料

　　某制氧站經過招投標由具有安裝資質的公司承擔全部機電安裝工程和主要機械設備的采購。安裝公司進場后按合同工期，工作內容，設備交貨時，邏輯關系及工作持續時間(見表1，)編制了施工進度計劃。

　　表1制氧站安裝公司工作內容邏輯關系及持續時間表：

　　在計劃實施過程中，電氣安裝滯后10天，調試滯后3天。

　　設備訂貨前，安裝公司認真對供貨商進行了考查產并在技術、商務評審的基礎上對供貨商進行了綜臺評審產最終選擇了各方均滿意的供貨商。

　　由于安裝公司進場后產未向當?shù)?市級)特種設備安裝監督部門書面告知，致使安裝工作受阻，經補辦相關手續后，工程得以順利進行。

　　在制氧機法蘭和管道法蘭連接時，施工班組未對法蘭的偏差進行檢驗，即進行法蘭連接，遭到項目工程師的制止。

　　問題：

　　1.根據表1計算總工期需多少天?電氣安裝滯后及調試滯后是否影響總工期?并分別說明理由。

　　2.設備采購前的綜合評審除考慮供貨商的技術和商務外，還應從哪些方面進行綜臺評價?

　　3.安裝公司開工前向當?shù)?市級)安全監督部門提交哪些書面告知材料?

　　4.制氧機法蘭與管道法蘭的偏差應在何種狀態下進行檢驗，檢驗的內容有哪些?

　　【參考答案】

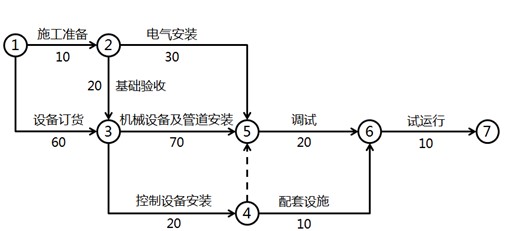

　　1.根據表1所表示的邏輯關系可繪制出雙代號網絡計劃圖如下圖所示：

　　通過計算可知，關鍵線路為①一③一⑤一⑥一⑦。計算總工期為60+70+20+10=160天。

　　電氣安裝滯后不影響總工期，調試滯后影響總工期3天。

　　由于電氣安裝具有90天的總時差。滯后延誤10天不影響總工期。

　　調試工作為關鍵工作，總時差為0。工作延誤3天會影響總工期3天。

　　2.綜合評審即要考慮技術，也要考慮商務，并從質量、進度、費用、廠商執行合同的信譽、同類產品業績、交通運輸條件等方面綜合評價并列出推薦順序。

　　3.安裝公司開工前應向當?shù)?市級)安全監督部門提交的書面告知材料包括：《特種設備安裝改造維修告知書》：施工單位及人員資格征件：施工組織與技術方案(包括項目相關責任人員任命、責任人員到崗、質控點位圖);工程合同：安裝改造維修監督檢驗約請書;特種設備制造單位的資質證件。

　　4.制氧機法蘭與管道法蘭連接前，應在自由狀態下進行檢查。檢查的內容包括法蘭平行度和同軸度，偏差應符臺規定要求。管道與機械設備最終連接時，應在聯軸節上架設百分表監視機器位移。管道經試壓、吹掃合格后，應對該管道與制氧機的結構進行復位檢驗。管道安裝合格后.不得承受設計以外的附加載荷。
