三、案例分析題

　　(一)

　　【背景資料】

　　某施工單位承建了一座高架橋，該橋上部結構為30cm跨徑的預應力小箱梁結構，共120片預制箱梁。

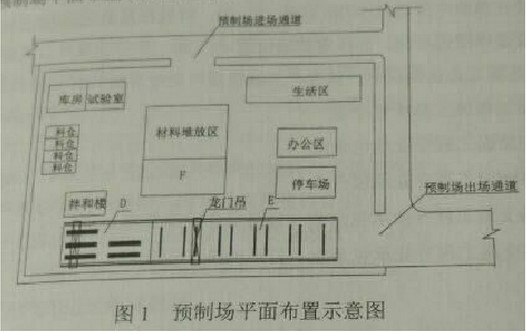

　　施工合同簽訂后，施工單位根據構件預制場的布設要求，立即進行了箱梁預制場的選址和規劃，并編制了《梁場布置方案》，在報經企業技術負責人審批后實施，方案要求在梁板預制完成后，移梁前應對梁板噴涂統一標識，包括預制時間、梁體編號等內容，預制場平面布置示意圖見圖1：

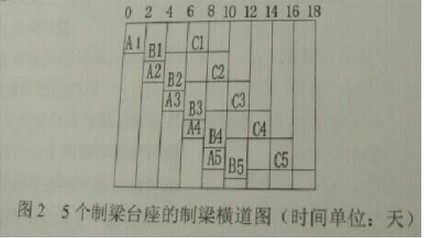

　　預制場設5個制梁臺座(標號1-5)，采用一套外模、兩套內模。每片梁的生產周期為10天，其中A工序(鋼筋工程)2天，B工序(模板安裝、混凝土澆筑、模板拆除)2天，C工序(混凝土養生、預應力張拉與移梁)6天。5個制梁臺座的制梁橫道圖見圖2。

　　【問 題】

　　1、三個區各是什么?

　　2、T梁上還應噴涂什么標識?拌合站標識?

　　3、計算最短流水施工工期

　　4、梁場方案審批方式正確嗎?

　　【答案解析】

　　1、參考【參考答案】D-制梁區;E-存梁區;F-材料加工區

　　2、參考【參考答案】

　　(1)T梁上還應噴涂：張拉時間、施工單位、部位名稱

　　(2)拌合站標識：拌合站簡介牌、混凝土配合比牌、材料標識、操作規程、消防保衛牌、安全警告警示牌。

　　3、參考【參考答案】施工工期=(120-1)+10=129天

　　4、參考【參考答案】不正確。編制了《梁場布置方案》，應報經監理工程師審批后實施。
